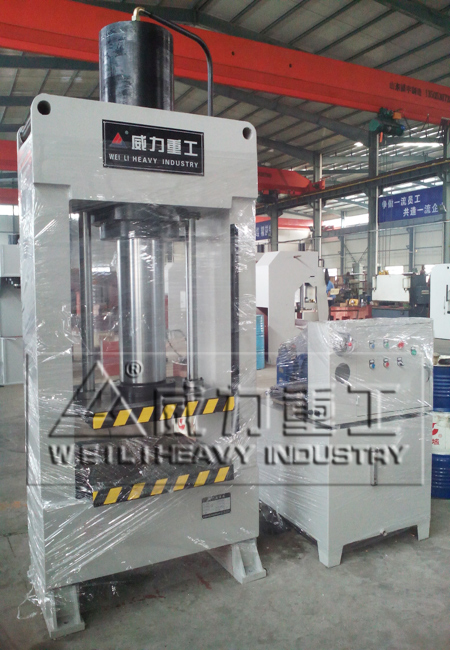

200吨龙门油压机车间实物拍摄
一、200吨龙门油压机机器性能及结构概述
1、液压机采用龙门式整体结构形式。机身采用Q235钢板CO2气体保护焊焊接。机身的工作台开有“T”型槽，便于模具安装和固定。
2、工作台板，滑块采用钢板焊接结构，底平面开有“T”型槽，通过四根导向柱导向。导向柱的外表面镀铬。
3、主吨位由单缸实现，油缸及活塞杆采用优质45#钢，活塞杆经中频淬火后表面镀铬，不易拉伤和生锈；油缸采用优质密封圈密封，确保密封性能可靠。
4、液压系统的油箱布置于机身内，以减少机器的占地面积，外观简洁美观。
200吨龙门油压机外观图
二、液压控制系统
1、液压系统装置布置在机身左部。
2、液压机操作方式。压机设有点动、半自动操作方式。
200吨龙门油压机调试拍摄
三、电气控制系统
1、液压系统装置布置在机身内部。
2、液压机操作方式。压机设有点动、半自动操作方式。
龙门油压机电器柜（右侧）
四、设备安全保护措施
1．急停按钮。当机器发生异常时，按急停按钮压机工作全部停止。
2．超载保护。液压系统中设有液压安全阀，确保压机不会超载。
五、200吨龙门油压机技术参数
|
技术参数 |
20T |
40T |
60T |
YW22-200T |
|
公称压力 |
200 |
400 |
600 |
2000 |
|
系统压力 |
25 |
25 |
25 |
25 |
|
活塞杆行程 |
200 |
200 |
400 |
500 |
|
开口高度 |
400 |
400 |
600 |
800 |
|
工作台尺寸 |
400×300 |
500×400 |
500×350 |
1000×500 |
|
电机功率 |
2.2 |
3 |
5.5 |
7.5 |
|
|
|
|
|
|
工作台面为700x700的200吨龙门油压机
六、200吨龙门油压机安装要点：
(1)机座安装要保证两机座的坐标位置，相对标高和纵、横向水平度应达到安装规范的要求。
(2)大型龙门液压机的上、下横梁和活动横梁，因其重量和外形尺寸都很大，难于整体制造(焊接结构除外)，常被分成几块制造，用大型螺栓热装拼成整体。螺栓受热伸长后，按要求再将螺母旋紧一个角度。对多根螺栓要做到热装顺序合理并达到相同紧度。
(3)下横梁吊装就位后，用专用吊具直立吊起立柱并穿入下横梁的孔中，用紧固立柱的下横梁上、下螺母调整下横梁的水平度和标高。用框架式水平仪或挂线锤方法测量立柱的垂直度。同时调整立柱间的对角线。
(4)吊起活动横梁，从立柱顶端套入，导套的偏心面应对准活动横梁的对角线；有球面导套者，球面应接触均匀。
(5)安装主柱塞和工作缸时，应达到柱塞端面与活动横梁上平面接触严密；如为铰接者，其球面支承座与横梁的接触应良好。
(6)立柱上端预先旋入螺母，吊起上横梁从立柱端套入并放于螺母上，借助螺母调整上横梁的水平度和标高。立柱螺母端面与上、下横梁平面应接触良好，必要时用着色刮研法消除接触缺陷。
(7)液压机的立柱预紧，通常采用加热预紧和超压预紧两种方法。采用加热预紧时，其加热温度和螺母的旋转角度应通过计算得出；采用超压预紧时，其压力应为液压机额定压力的1.25倍。
龙门油压机生产厂家场景
