1600吨大型龙门油压机（特殊定做）

　　1600吨龙门液压机是山东威力重工油压机厂家为客户量身定做的大型龙门液压机，型号为YW22-1600T,1600吨龙门液压机主机采用组合框架龙门式高钢度机身结构，既有压头常规压制，又有压头和工作台可移动及回转压制结构，满足不同尺寸的各类厚板成型加工精度的需要。液压控制系统由专用插装式集成阀组合进口比例泵及各种比例阀构成，此外，该机压头的速度和压力在参数规定的范围内任意调整，具有可控的压制过程.1600吨龙门液压机的电控系统由计算机与PLC控制，具有全行程的位置采集和检测装置，实现数字重载机械驱动和压制的数字控制，并对1600吨龙门液压机压制过程的参数进行设定、存储、打印记录等，保证厚板成型精度。



　　1600吨龙门液压机整机结构介绍：



　　1、机身采用龙门式结构，上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架，机架精度靠调节螺母调整，具有良好的强度、刚度和精度保持性。



　　2、上梁、工作台、滑块等大件为钢板焊接件，经计算机优化设计，其强度、刚性、结构、防变形性等均满足标准和使用要求，且有充裕的安全系数；采用二氧化碳气体保护焊加手工电弧焊焊接，焊接质量达到要求，通过时效震动处理消除变形应力。



　　3、滑块：箱形结构的钢板焊接件，四柱导向孔处导向套材料为纳米分子复合材料，具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。



　　4、上梁：箱形结构的钢板焊接件，内装有主工作油缸，上面装有充液油箱等。



　　5、工作台：钢板焊接结构件，与上梁、滑块通过立柱连成主机。



　　6、油缸：采用五缸设计，布置在上横梁孔内，采用双道进口密封圈密封，导向部分采用焊铜处理，密封好耐磨性强，油缸体的材料为45号锻钢，锻件为3级（GB/13315-1991）锻件经过超声波探伤检测合格，调质处理硬度合格。

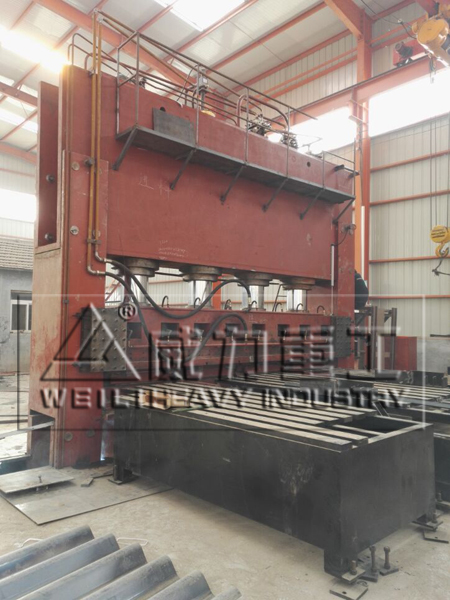

正在装配中的1600吨龙门油压机

　　7、工作台下方有顶出装置，主要用于顶出、退料等工艺，也可用于反拉伸制件的成型工艺。



　　8、立柱：材料为45#锻钢，经调质处理，表面镀硬铬，增加耐磨性能，硬度合格。



　　9、螺母材料为45＃锻钢，与立柱上的螺纹相配，锁紧机身。



　　10、限位装置：位于主机机身右侧，行程开关控制上下极限位置，调节上下限位开关即调节滑块上下运动位置。

1600吨龙门液压机生产厂家装配实景拍摄

　　1600吨龙门液压机技术参数：

1600吨龙门油压机（框架式油压机）参数
动力类型：	液压
工作台尺寸：	1600*1600 mm
公称压力：	16000
喉口深度：	0
滑块行程：	1000
控制形式：	人工
类型：	液压机
行程次数：	9 次/min
重量：	238000 kg
主电机功率：	37*2
适用行业：	通用
布局形式：	立式
作用对象材质：	金属
型号：	YW22-1600T

　　1600吨龙门液压机功能及使用范围：



　　1600吨大型龙门框架式液压机是船舶厚板弯曲、弯边、压筋、折边、矫平等冷热成型加工的压制设备，主要用工业领域厚板成型的加工的关键设备。机械行业的拆装、成型、校直、拉伸、钣金成型的压制工作，并可对分角齿一次性冷铆成型是现代汽车修理行业必备压力设备。

喷好漆的1600吨龙门油压机

龙门油压机实用案例

　　滕州油压机厂家山东威力重工作为知名专业打造1600吨龙门液压机大型框架式液压机厂家，有着几十年的生产制造经验，厂家直销货到付款,专业打造1600吨龙门液压机大型框架式液压机厂家终身保修,可满足不同客户的不同需求，欢迎有意向购买专业打造1600吨龙门液压机大型框架式液压机厂家用户实地考察，如果想了解最新专业打造1600吨龙门液压机大型框架式液压机厂家价格，欢迎致电联系我们。
