油压机油箱是储存液压油的装置，是整个油压机的动力源，油压机油箱布局合理对整个机器起着关键作用，据滕州油压机厂家山东威力重工介绍说，油压机油箱外形设计可以依据总体布置确定，从有利于散热的角度考虑，宜采用长方形。液压机油箱的三向尺寸可根据安放在顶盖上的泵和电机及其他部件的尺寸、最高油面只允许到达箱体内高度的80%来确定。

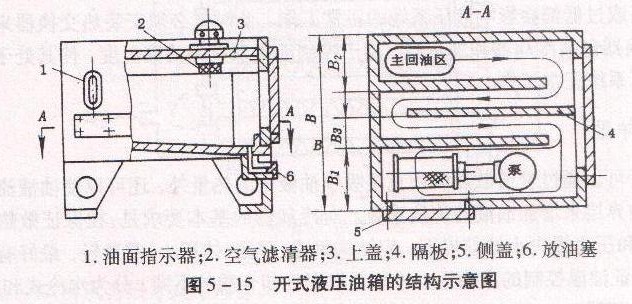

　　如图5-15所示为滕州油压机厂家给出的油压机开式液压油箱的结构示意图。图中1为油面指示器，2为空气滤清器，为上盖，4为隔板，5为侧盖，6为放油塞。要求较高的油箱还设有加热器、冷却器和油温测量装置。



　　1.基本结构



　　油压机油箱外形以立方体或长六面体为宜。最高油面只允许达到箱内高度的80%。油箱内壁有经喷丸、酸洗和表面清洗。液压泵、电动机和阀的集成装置等直接固定顶盖上，亦可安装在专门设计的安装板上。安装极与顶盖间应垫上橡胶板，以缓冲振动。油箱底脚高度应为150mm以上，以便散热、搬运和放油。



　　2.油压机油管的设置



　　油压机液压泵的吸油管与液压系统回油管之间的距离应尽可能远些，管口插入规定的最低油面从下，但离油箱底要大于管径的2-3倍，以免吸人空气和飞溅起泡。回油管口截成45°斜角旦面向箱壁以增大通流截面，有利于散热和沉淀杂质。吸油管端部装有过滤器，井离油箱壁有3倍管径的距离，以便从四面都能进油。阀的地油管口应在液面之上，以免产生背压。液压马达和液压泵的泄油管则应插入液面以下，以免产生气泡。



　　3.隔板的设置



　　滕州油压机厂家说，油压机设置隔板是将吸、回油区分开，迫使油液循环流动，以利散热和杂质沉淀。隔板高度可接近最高液面。如图5-15所示c通过设置隔板可以获得较大的流程，且与四壁保持接触，散热效果会更佳。



　　4.空气滤清器及液位计的设置



　　油压机空气滤清器的作用是使油箱与大气相通，保证液压泵的吸油能力，除去空气中的灰尘兼作加油口，一般将其布置在顶盖靠近油箱边处。液位计用于监测油的高度，其窗口尺寸应能满足对最高和最低液位的观察。



　　5.放油口与清洗窗的设置



　　油压机油箱底面做成双斜面，或向困油侧倾斜的单斜面。在最低处设置放油口。大容量油箱为便于清洗，常在侧壁上设置清洗窗。
