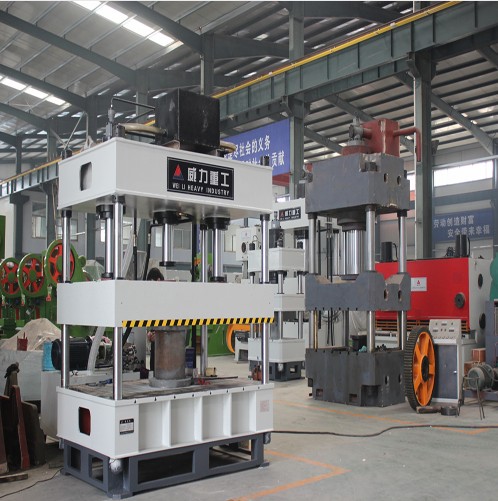

横梁是构成四柱油压机必不可少的一部分，横梁包括上横梁、滑梁（也叫活动横梁）及下横梁，是山东液四柱油压机的重要部件，其外形轮廓尺寸很大，为了节约金属和减轻质量，一般做成空心箱形状，中间加设加强筋，在安装液压缸及立柱的地方做成圆简形，承载压力大的地方加强筋较密，以提高刚度，降低局部应力，这样可以使横梁质量较轻，又有足够的强度和均匀的刚度。



　　山东油压机的横梁由整体铸造或钢板焊接制成。铸造结构横梁用于生产批量较大的中小型四柱油压机，200吨以下的小型油压机也有用铸铁的，但是铸铁件的强度远远没有铸钢的强度好。随着钢板轧制工艺和焊接技术的不断发展，近年来，焊接结构横梁的应用日益增多，一般选用Q235或Q345钢板进行焊接。这种结构具有加工周期短、结构质量轻、强度高、外形美观等特点。但大型横梁要求焊接技术较高.焊后整体退火要求有大型热处理设备。这在200吨以上的四柱油压机设备上常见。



　　山东四柱油压机滑梁的上部与活塞杆连接，下部是安装模具的平面，四角上开有安装导套的立柱孔，立柱从孔中穿过起导向作用。为使活塞杆的支撑部位有足够的承压能力，柱塞孔多做成圆筒形。滑梁的下表面开有“T”形槽（“T”形槽可根据客户的要求来定做，一般为4-6道），模具安装在横梁的下表面上。冲压液压机的横梁下表面还常开有打料孔，以供安装打料装置。



　　山东四柱油压机的下横梁也叫底座，它通过支座支撑于地面基础之上，其上表面开有安装模具用的“T”形槽。有的四柱油压机还可根据客户要求设有顶出孔，其中装有顶出装置。使用时在上表面上还装有工作台板，以承受模具的压力，保护工作台表面。
