三梁四柱油压机充液系统位于机身最上部，与各种高压油管连接，主要用在各种中大型油压机上，由于这些油压机油缸较大，光靠油泵供油，下行速度太慢，影响生产效率。于是，在三梁四柱油压机顶上设置一个上油箱，在上油箱与油缸上腔之间安装充液阀。接下来，我们将详细介绍下充液系统。



　　三梁四柱油压机充液系统由充液阀和充液筒两部分构成。当滑块快速下行时，因为主油缸上腔的负压而吸开充液阀的主阀，使充液筒内的许多油液流入主缸上腔，以使滑块能顺利的快速下行。卸压时，控制油首要进入控制阀内，使其控制活塞打败弹簧力，推动卸荷阀芯下行，使主缸上腔的高压油通过卸荷阀芯与充液筒内接通，抵达卸压的意图。



　　三梁四柱油压机在充液筒上部设有长形油标，用来查询油位。充液筒旁的溢流管，把充液筒的容积分为两部分：下部油液是供滑块快速下行用的，上部容积则是容纳滑块回程时，主缸上腔排出的油液。在充液筒的侧下部，装有一闸阀，用于守时替换油液。

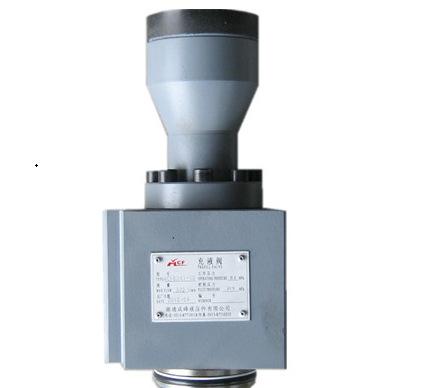

　　三梁四柱油压机充液阀是用阀座上的螺纹与油缸缸底紧固联接的，并用O形密封圈密封。充液筒是由中部平面与主缸上端面相联接，并用螺栓紧固，耐油橡胶垫密封的。在筒的盖上设有通气孔，在充液筒内设有吊钩。
